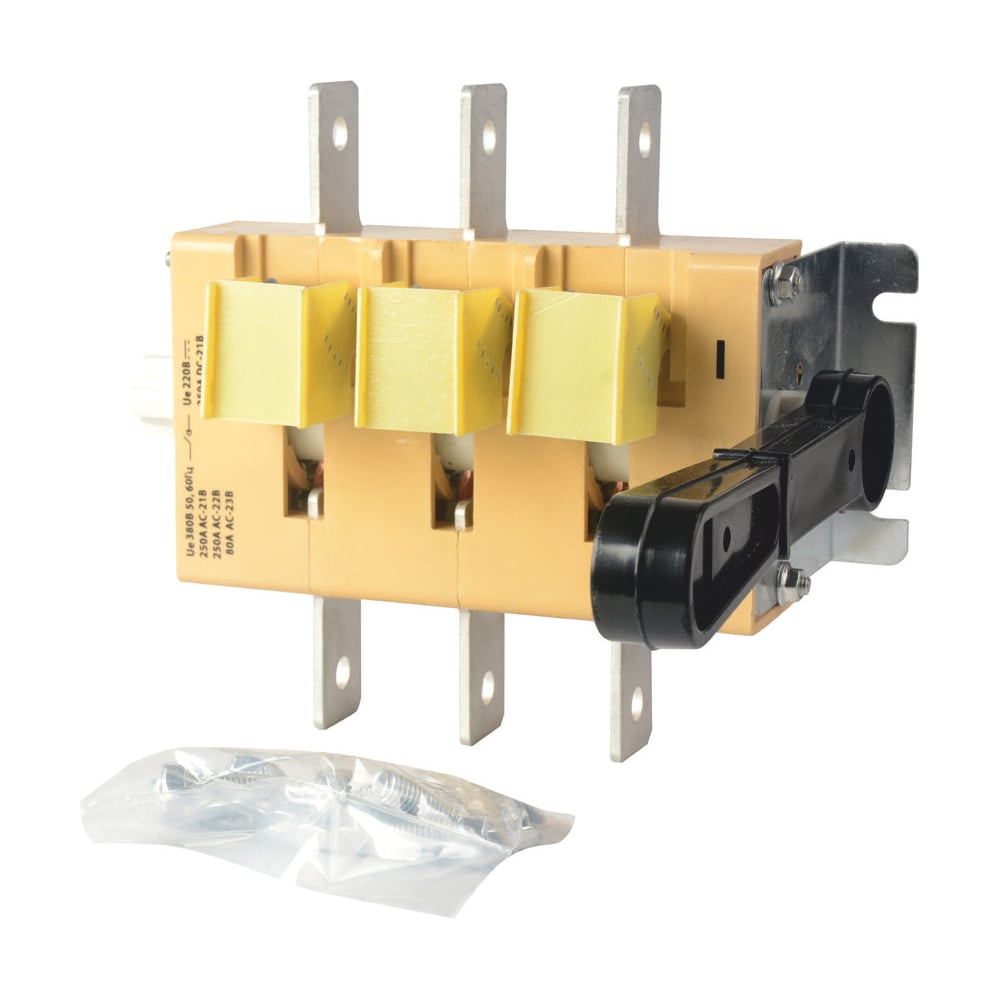

Разъединитель ВТМ ВР32-35А70220-250А-УХЛ3- ВТМ00095272

Описание

Разъединитель ВР-32 используется для не автоматической коммутации цепей переменного тока номинальным напряжением до 690В и номинальной частотой 50Гц. 1.2 Основными узлами ВР32 являются подвижные и неподвижные контакты. Набор подвижных и неподвижных контактов с корпусом представляет собой пакет. Пакеты стянуты шпильками. Число пакетов числу полюсов плюс один корпус, в котором размещен механизм фиксации, служащий для фиксации рукоятки привода в положениях включено и отключено. Подвижные контакты установлены в пластмассовый вал, при повороте которого рукояткой привода в коммутационное положение осуществляется замыкание и размыкание контактов. 1.3 В конструкции разъединителя ВР32 применена контактная система ножевого типа с двойным видимым разрывом цепи.
